Neuer massenza drilling rigs mehrzweck-schwenkkopf

Das Jahr 2024 bringt große Neuigkeiten bei Massenza Drilling Rigs: Anfang des Jahres wurde die neue Bohranlage Tsi 150CCE in Zusammenarbeit mit Terra Sonic International vorgestellt.

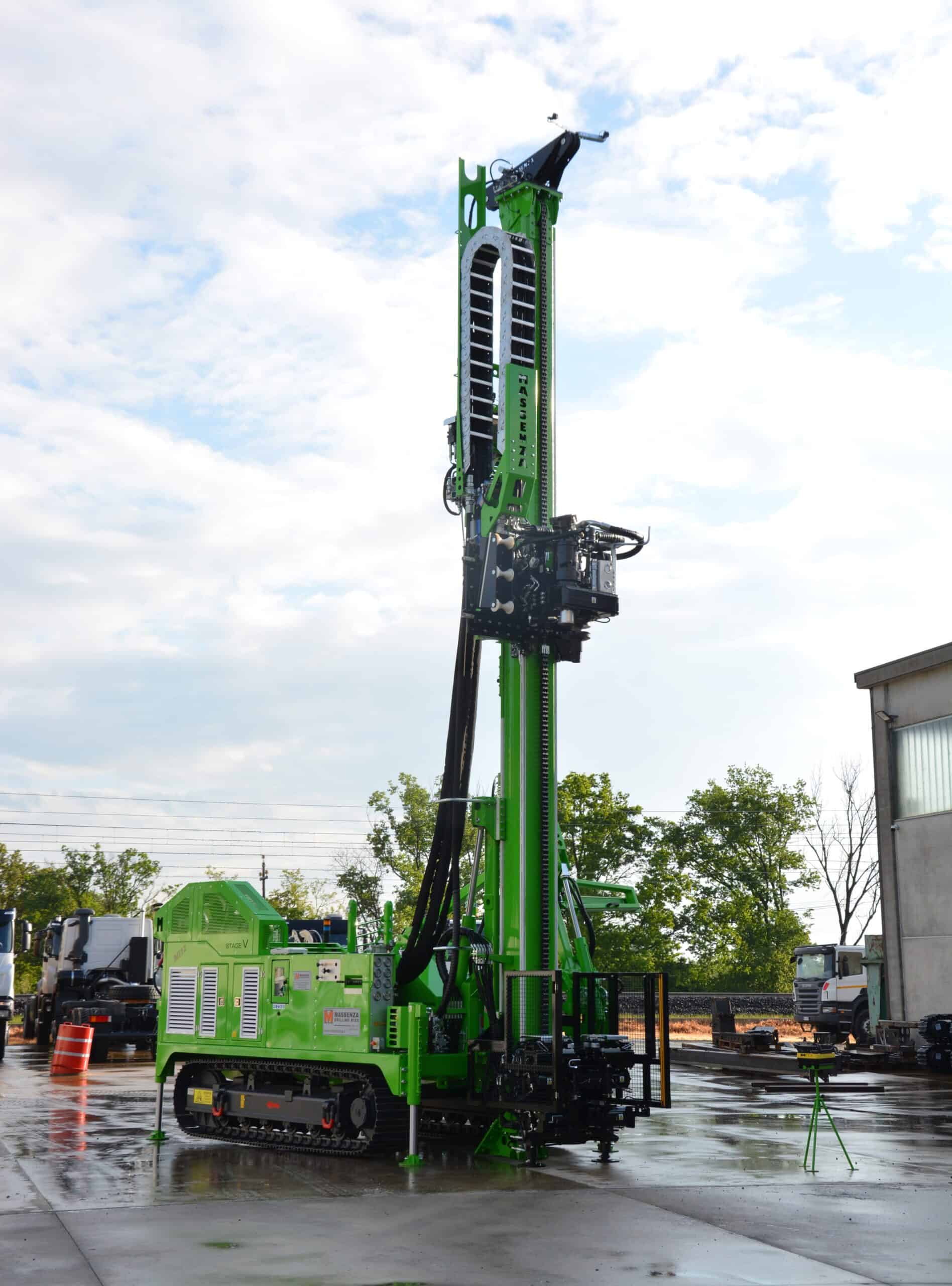

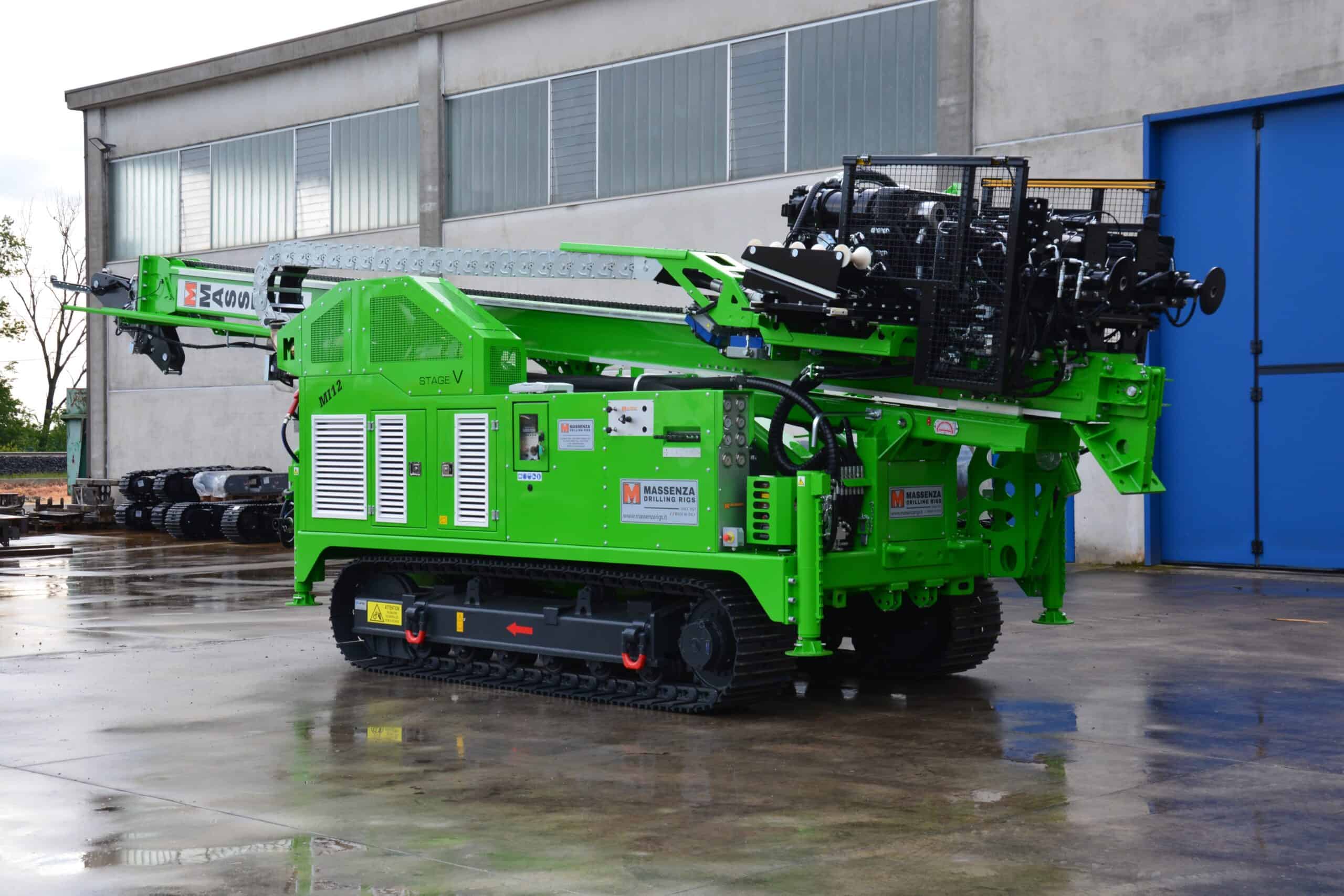

Jetzt, im Mai 2024, präsentieren wir die Mi12-Bohranlage mit einem neuen Mehrzweck-Drehkopf.
Dieser wurde speziell für eine breite Palette von Kunden entwickelt, die vielfältige Arbeiten ausführen müssen, von tiefen Bohrungen bis hin zu Bohrungen mit großem Durchmesser.

Die Mi12-Bohrgeräte von Massenza Drilling Rigs sind äußerst vielseitig und finden in verschiedenen Anwendungsbereichen Einsatz, darunter geotechnische Untersuchungen, seismische Erkundungen, Wasserbrunnen mit einer Tiefe von mehr als 250 Metern und geothermische Anlagen.

Diese neue Maschine wurde speziell für einen französischen Kunden entwickelt und wird in einem Bergwerk in Frankreich eingesetzt.
Das Ziel ist es, mit Hilfe eines Hammers am Boden des Bohrlochs schnell im Gegenstromverfahren zu bohren, um die Trümmer in kürzester Zeit zu analysieren und die Untersuchung durch Kernbohrungen zu vertiefen.

Klicken Sie auf die Bilder, um sie im Detail zu sehen

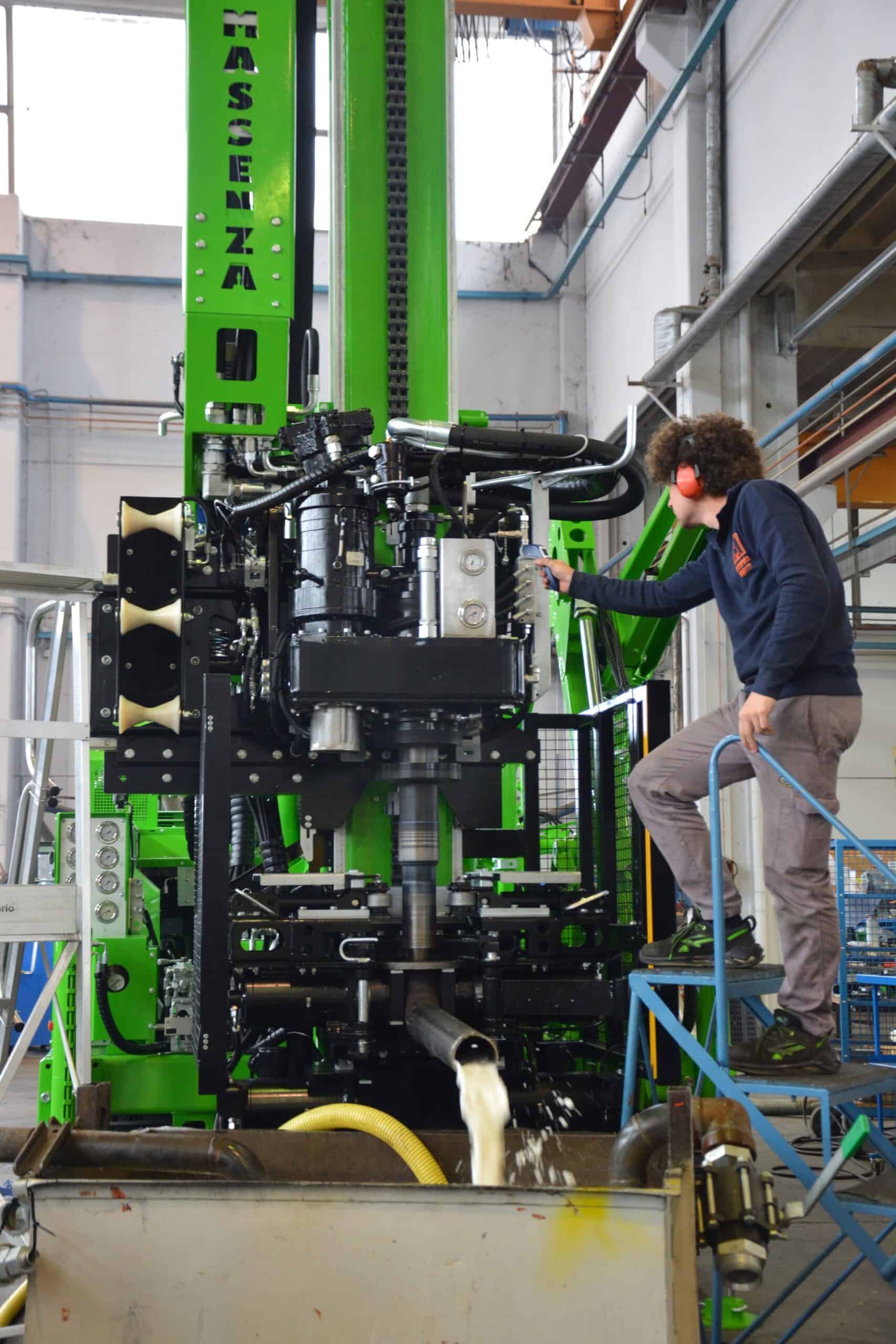

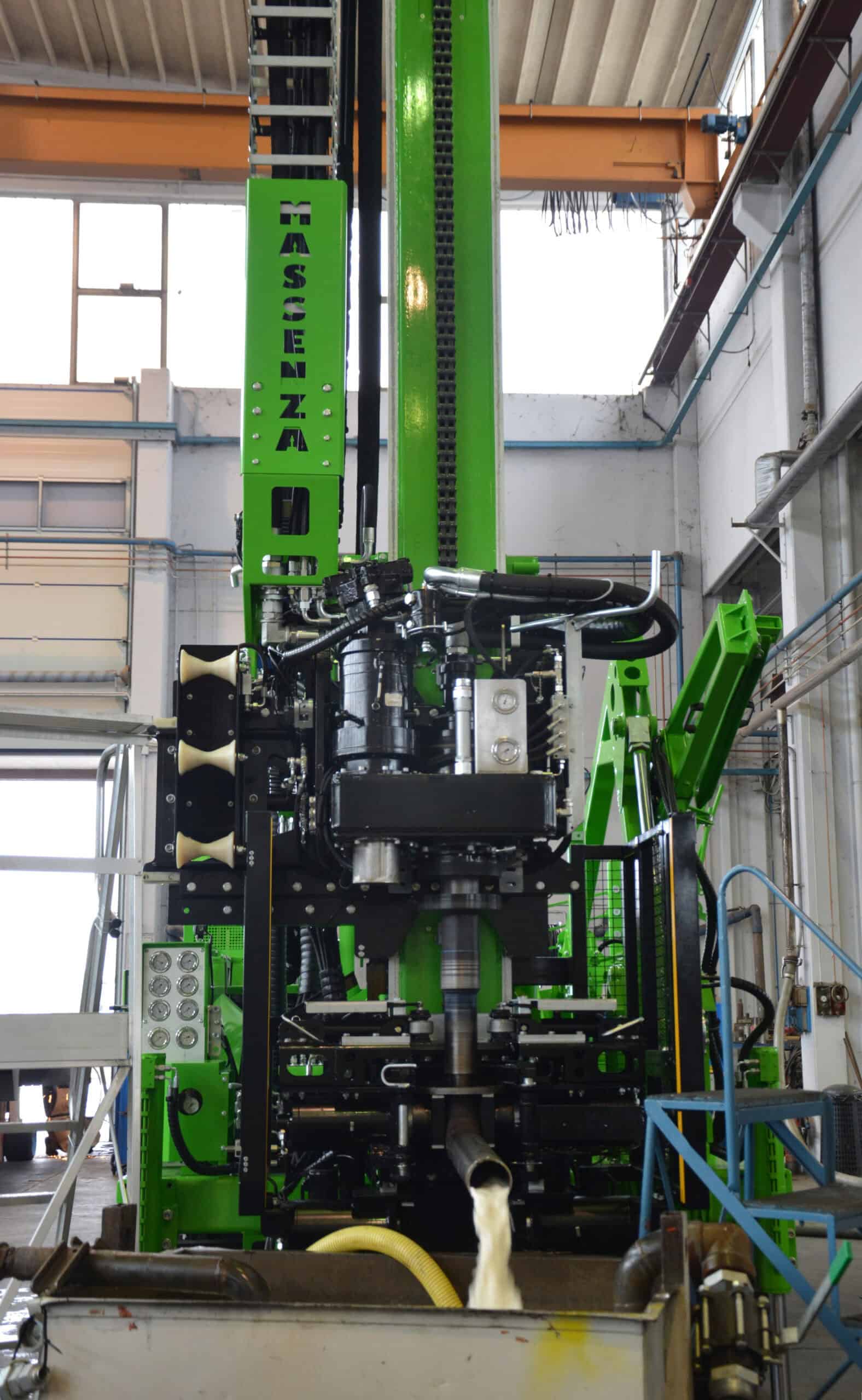

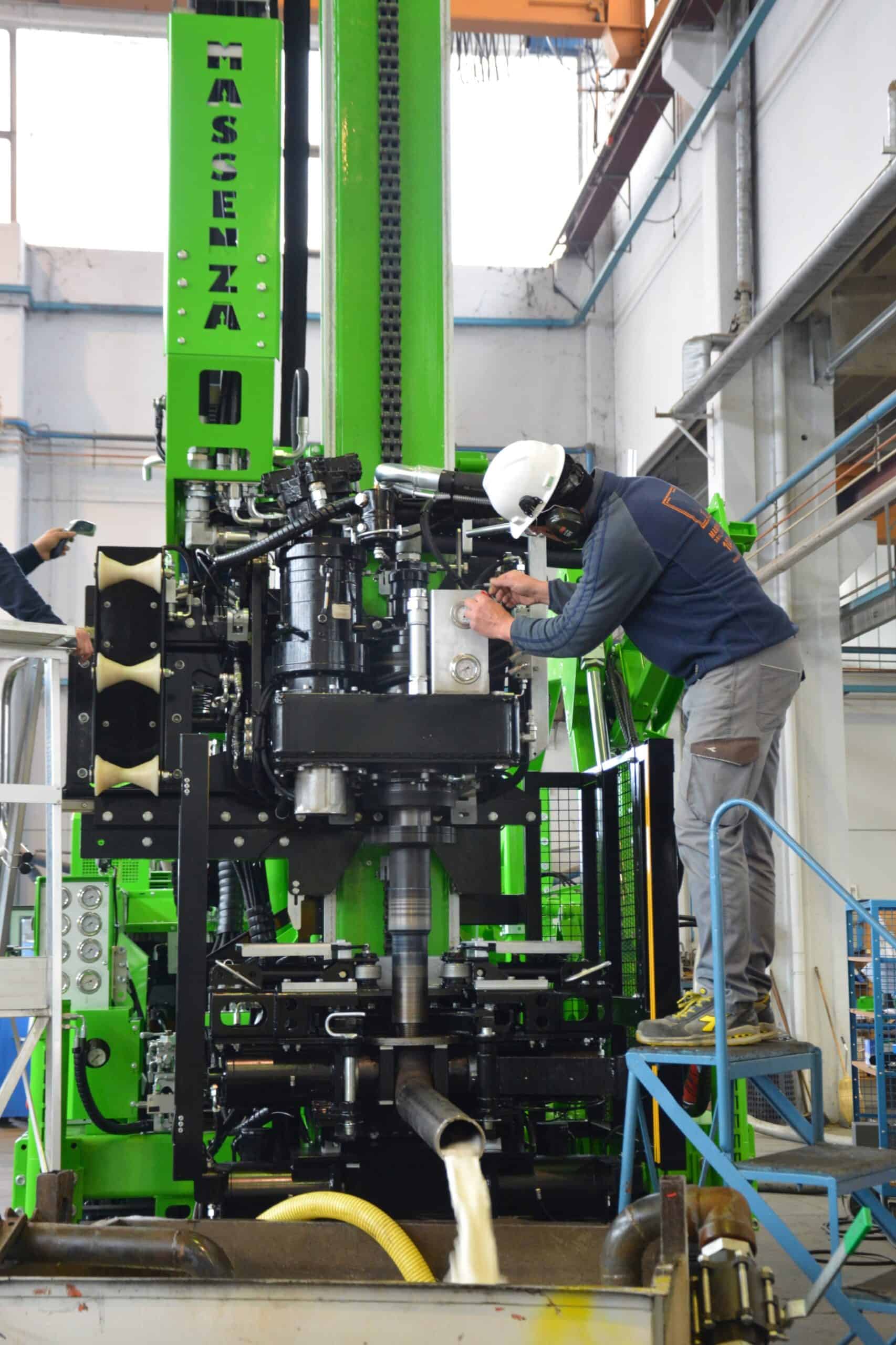

Nach einer anspruchsvollen und zeitaufwändigen Montage aufgrund der Besonderheit des Projekts führten unsere Techniker die notwendigen Tests und Funktionsprüfungen an der Anlage durch, bevor sie direkt an den Kunden ausgeliefert wurde.

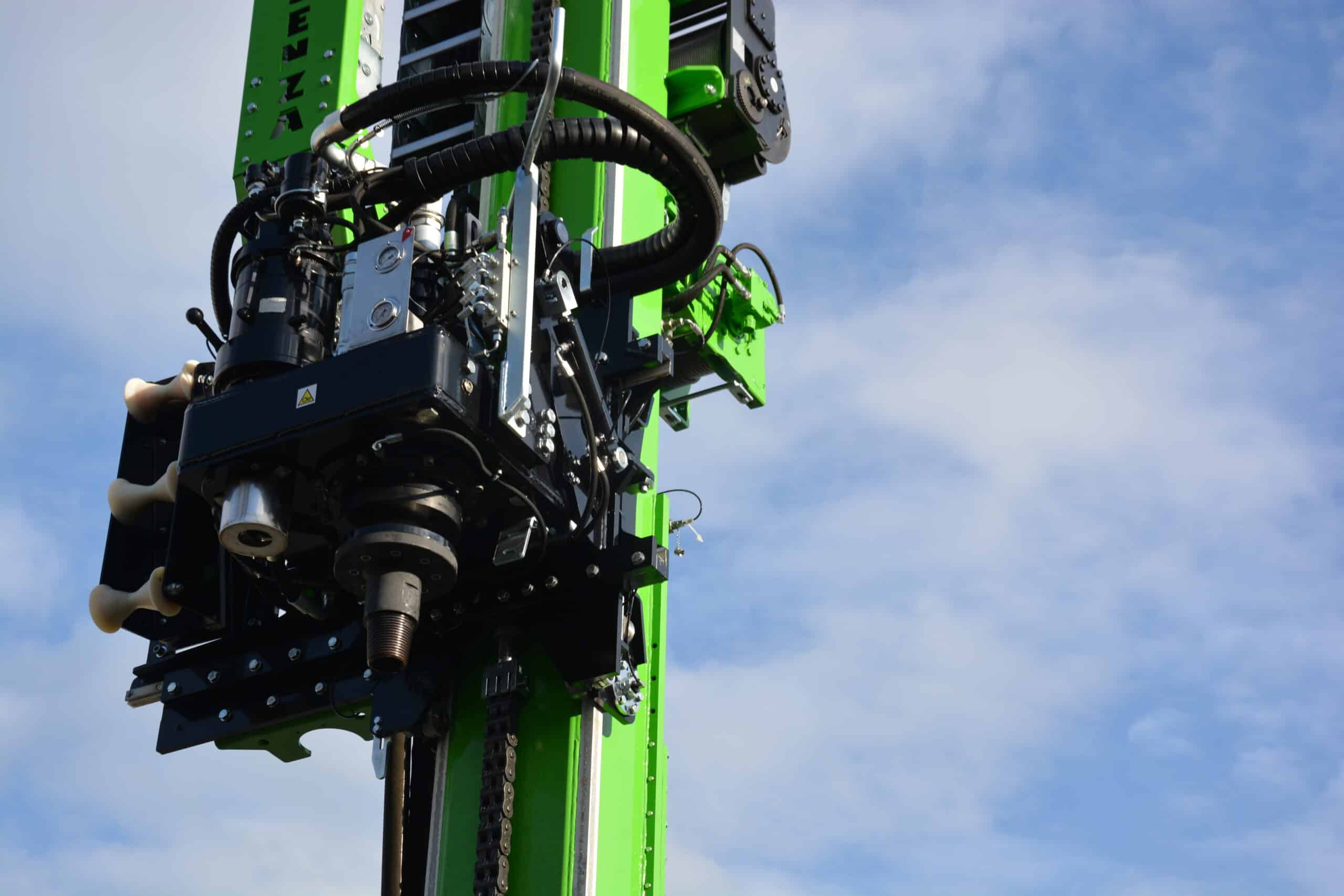

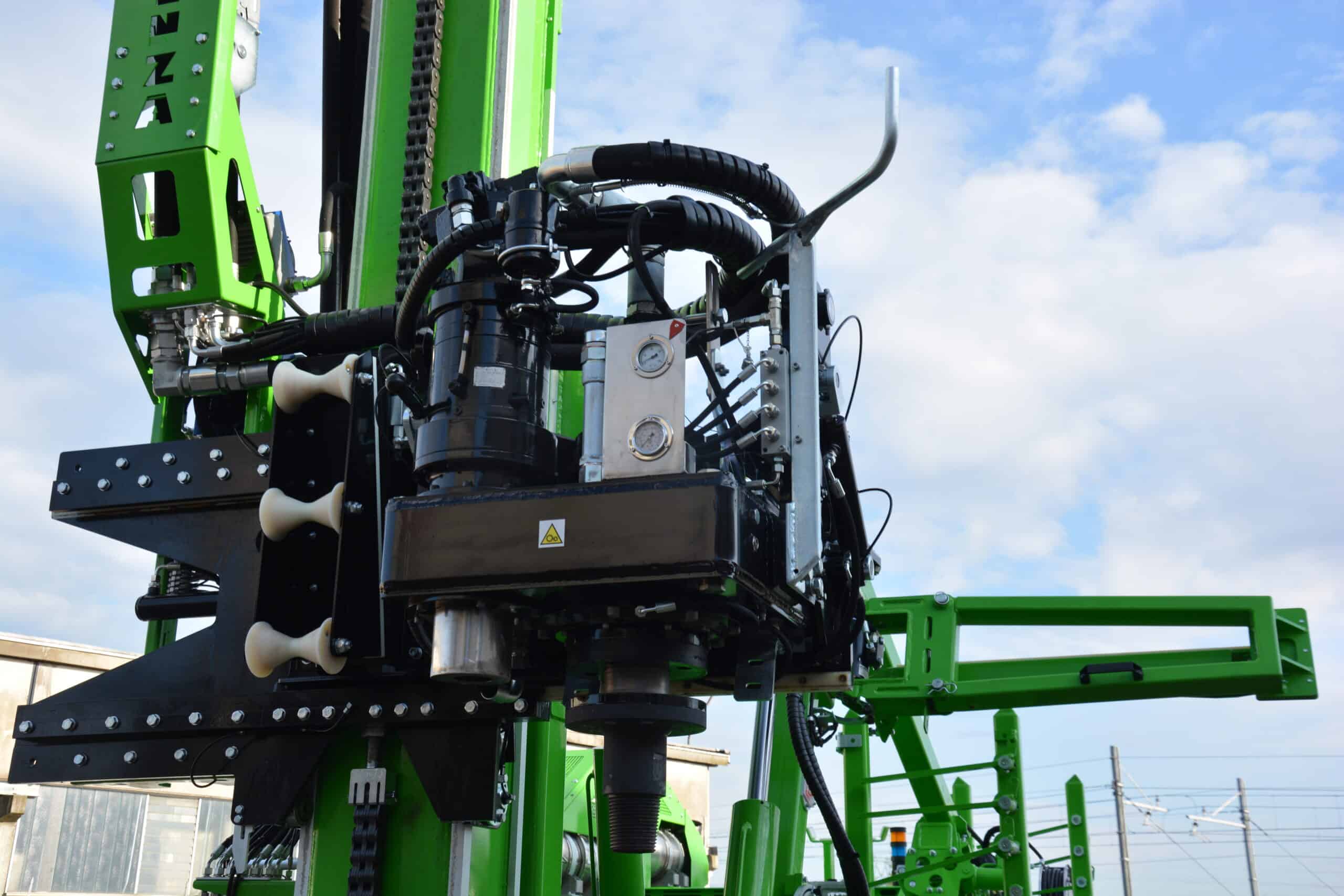

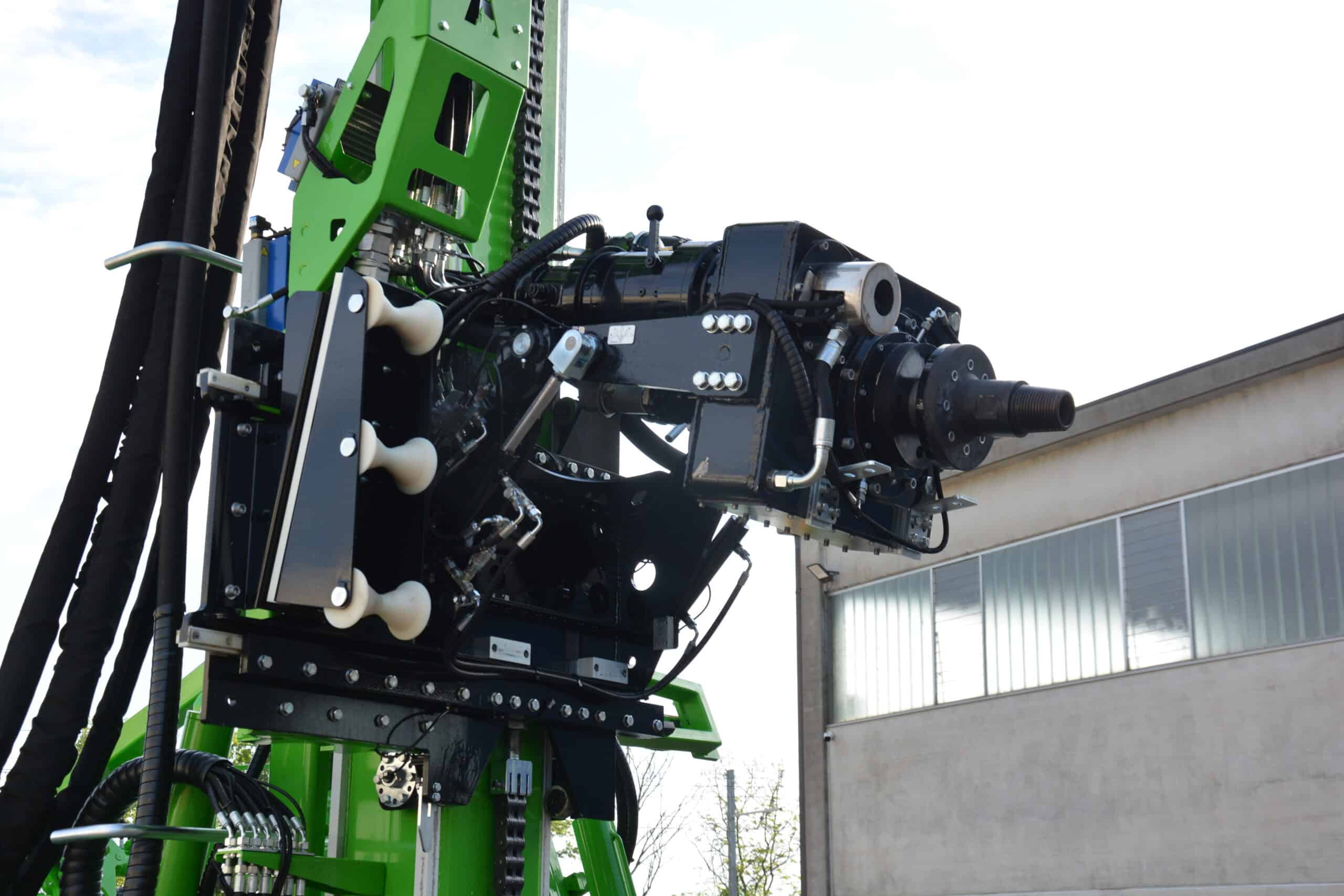

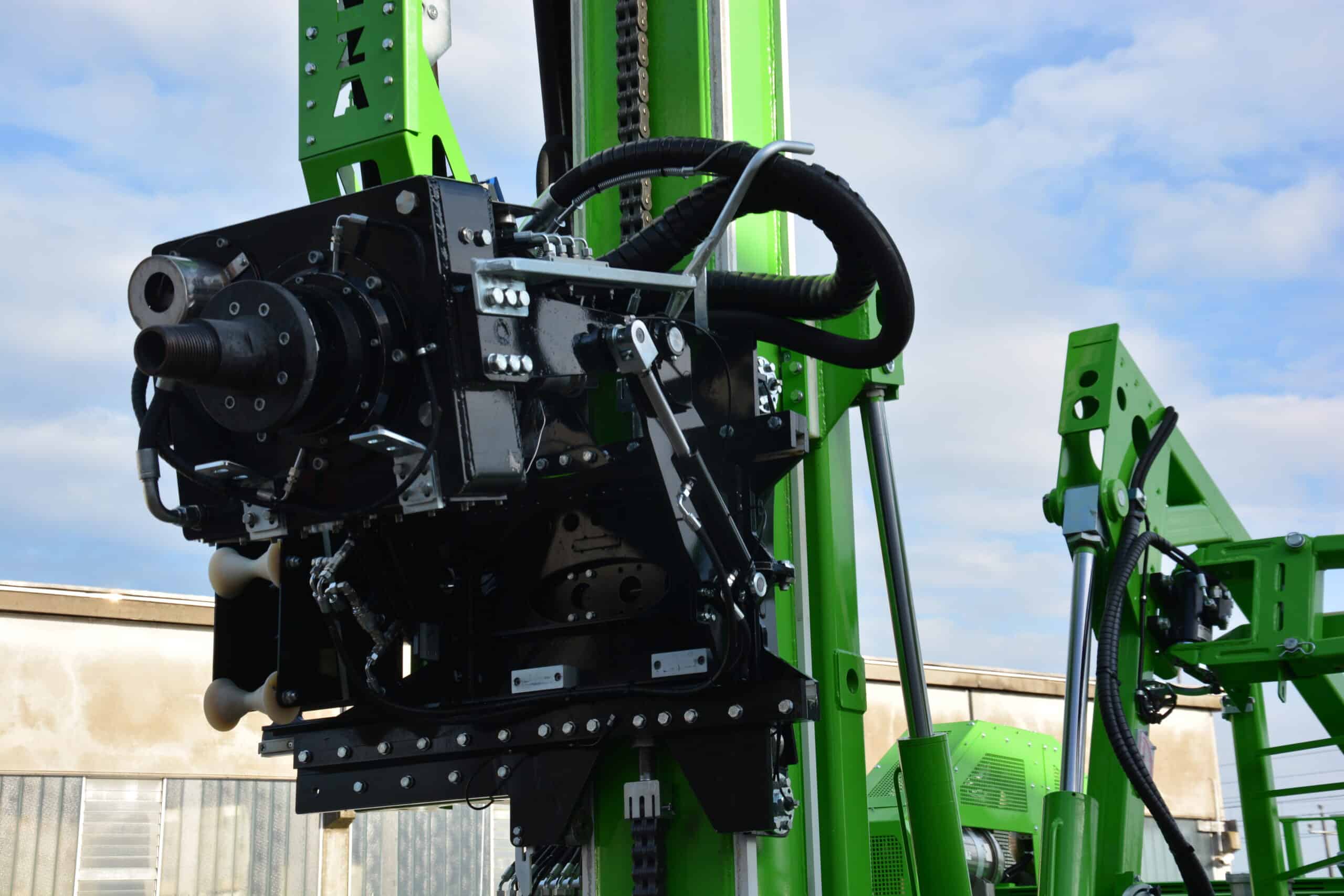

Werfen wir einen detaillierten Blick auf die Eigenschaften des neuen Drehkopfes von Massenza Drilling Rigs:

Modell TM9M107, Stahlgehäuse, angetrieben durch einen Hydraulikmotor mit doppelter Verdrängung.
Freier Innendurchgang von 125 mm (5").
Maximale Zugkraft 22.000 kg.
8-Gang-Kopf - max. Drehmoment 10780 - max. - Drehzahl 1033 U/min
Hydraulisches Kernrohr-Zentriersystem im Schrägbetrieb.
Neuer Massenza-Bausatz für den Rückwärtsumlauf, der den Wechsel vom Kernbohren zum RC in wenigen Minuten ermöglicht.

Dieser neue Massenza-Mehrzweck-Drehkopf ermöglicht jede Art von Bohrung (für Wasserbrunnen, Kernbohrungen, Micropiling, Geothermie, Seismik, usw.).

Er zeichnet sich durch eine hohe Leistung sowohl beim Drehmoment als auch bei der Rotation aus.

Zusätzliche Herausforderungen für unsere neue Mi12 - Kundenwünsche

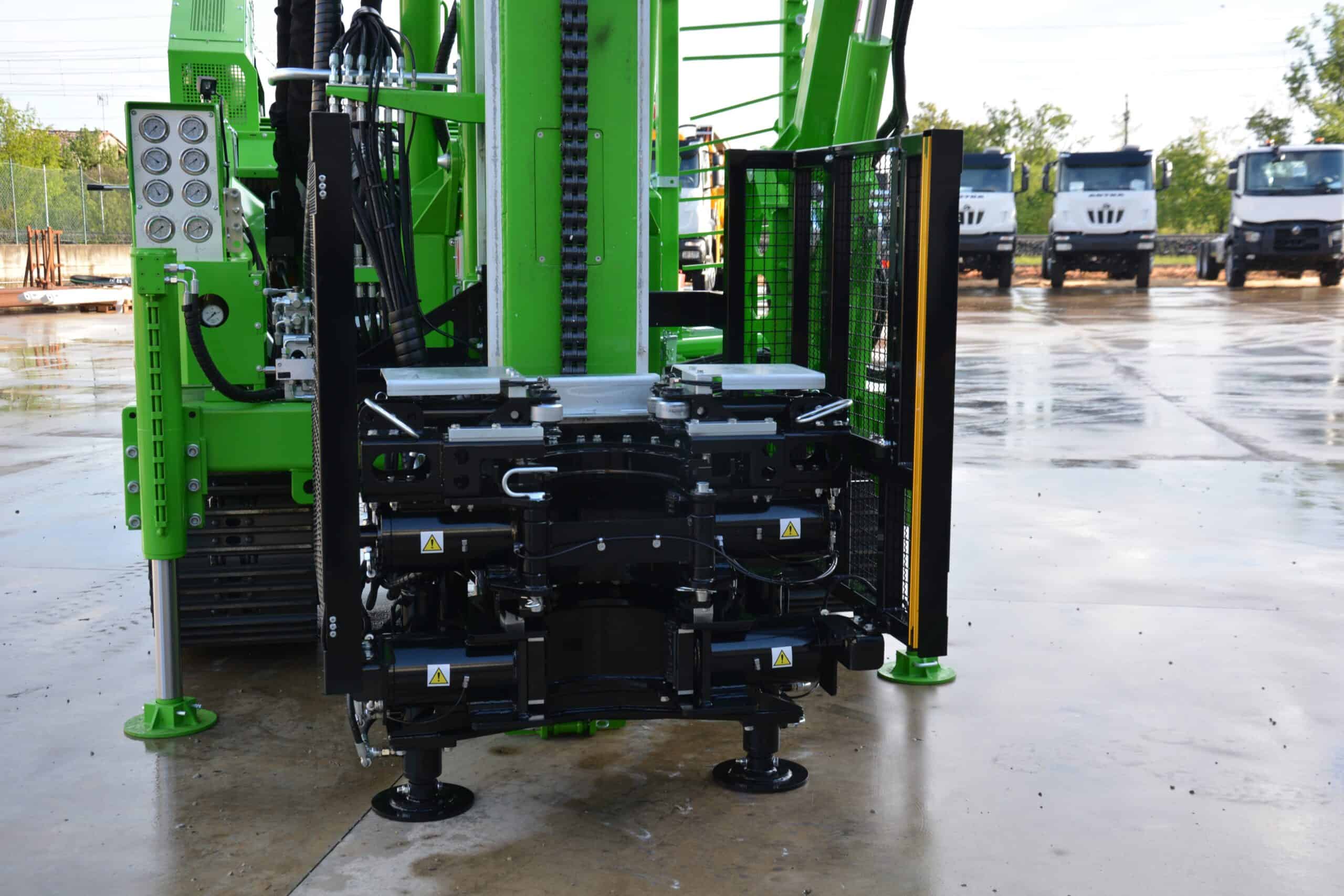

Aber das ist noch nicht alles: Dieses Massenza Mi12-Bohrgerät verfügt über eine weitere Innovation, der hydraulischen Doppelklemmbrechschelle, bei dem die obere Klemme vertikal gleitet.
Es handelt sich um das Modell MS300, das ganz aus Stahl gefertigt ist. Er wird von 7 Hydraulikzylindern angetrieben und kann Bohrgestänge, Dreikantrohre und Futterrohre einspannen, an- und abschrauben.

Technische Daten Massenza Schraubstock:

max. Durchgang Ø 310 mm - min. Spann-Ø 50 mm - max. Spann-Ø 304,8 mm (12'')
Der obere Schraubstock kann einen vertikalen Hub von 12'' haben

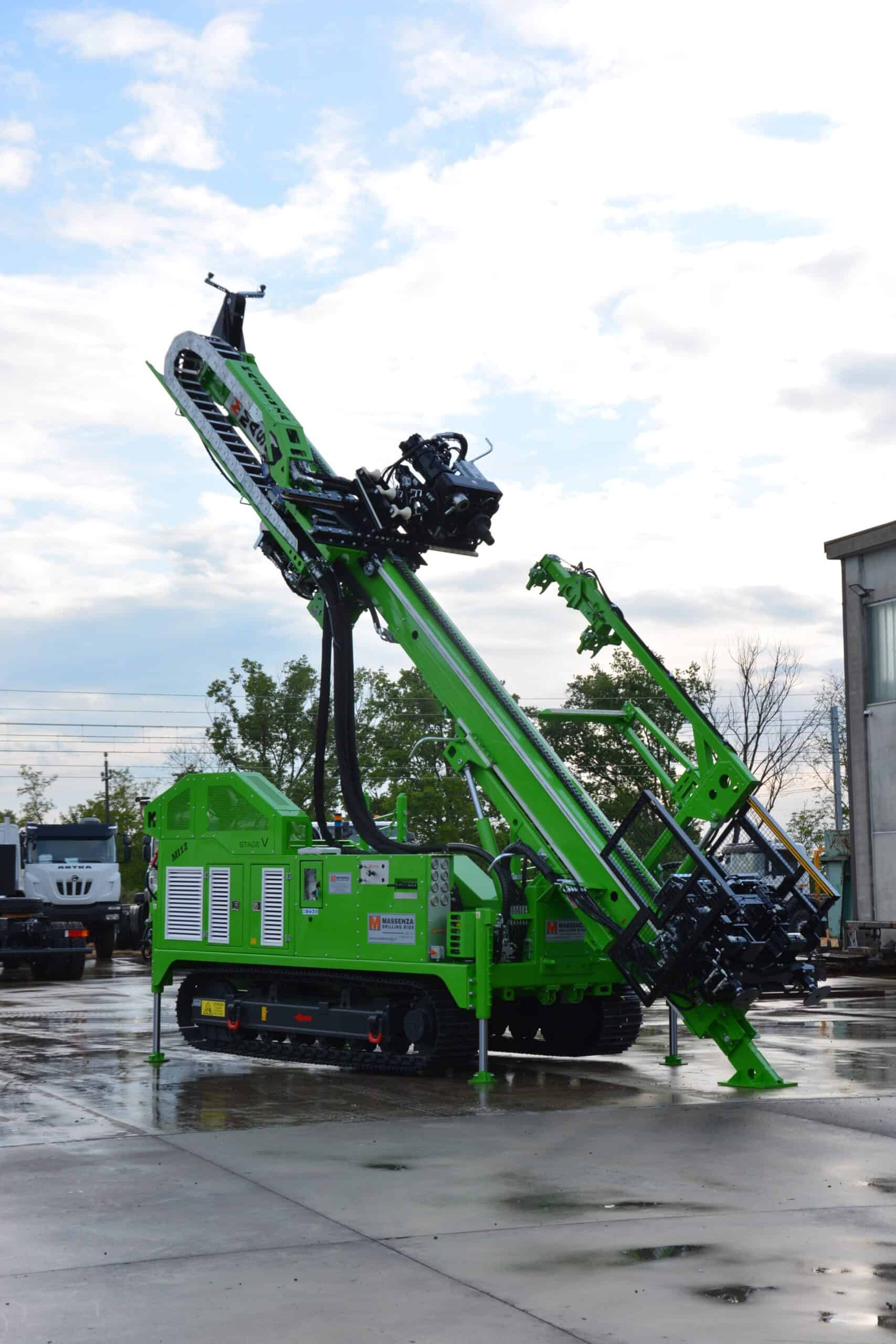

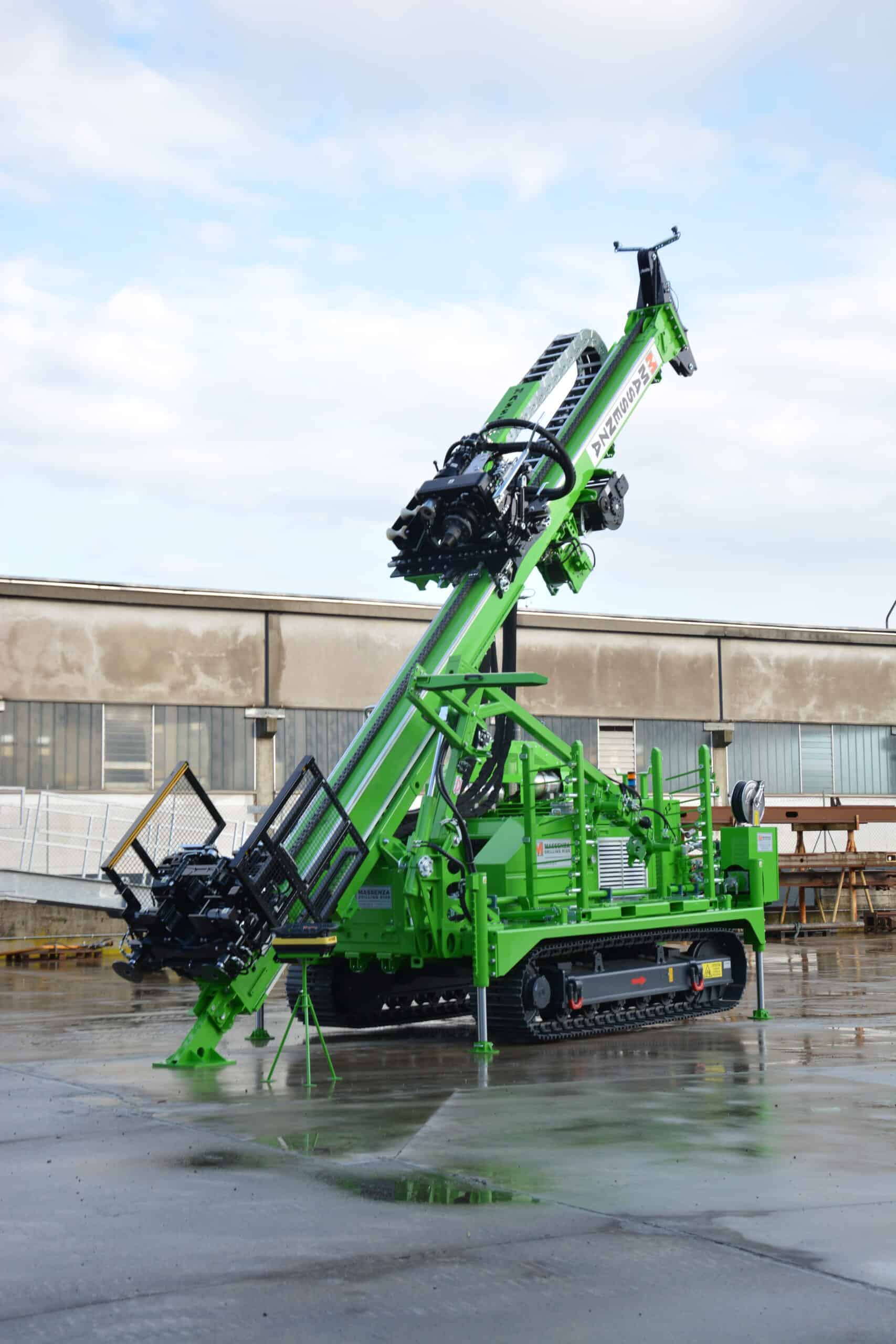

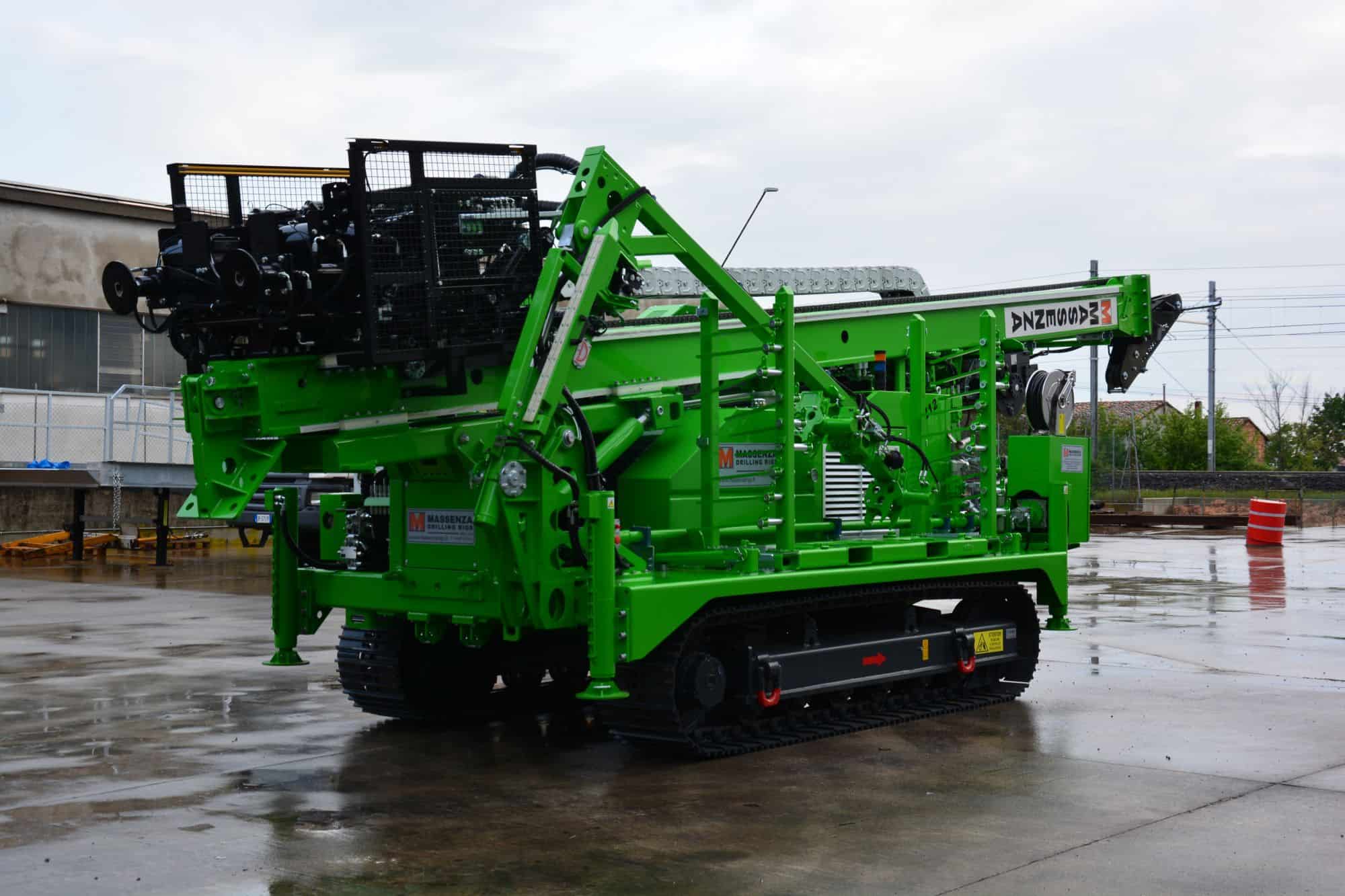

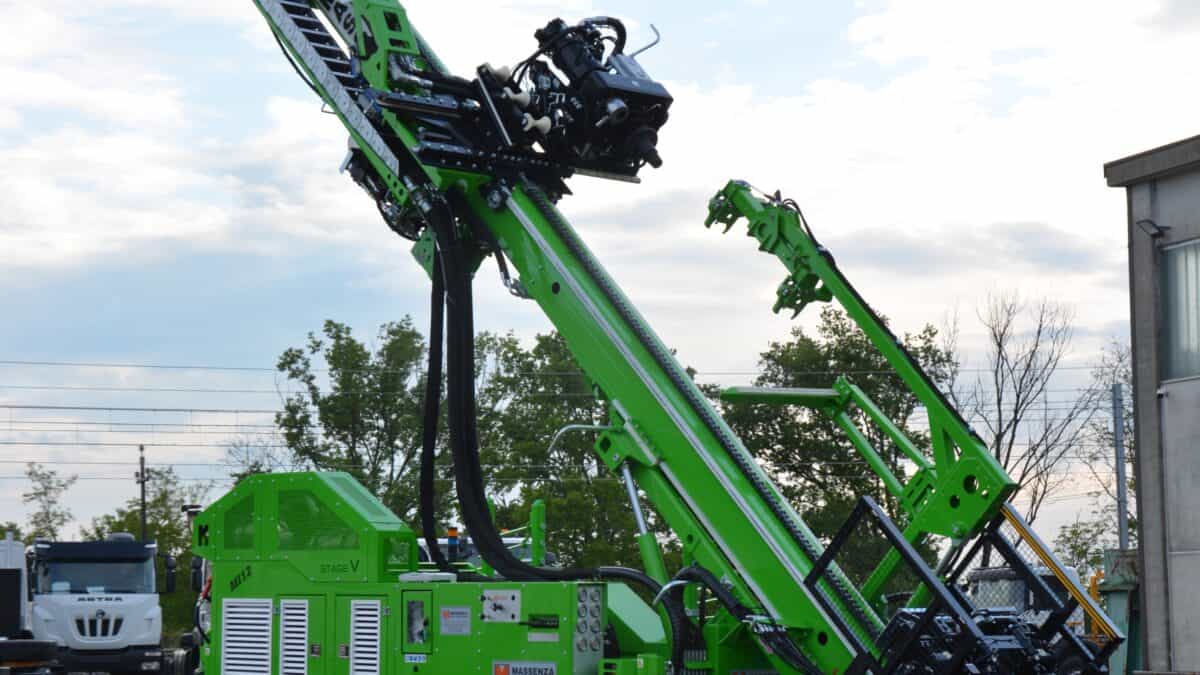

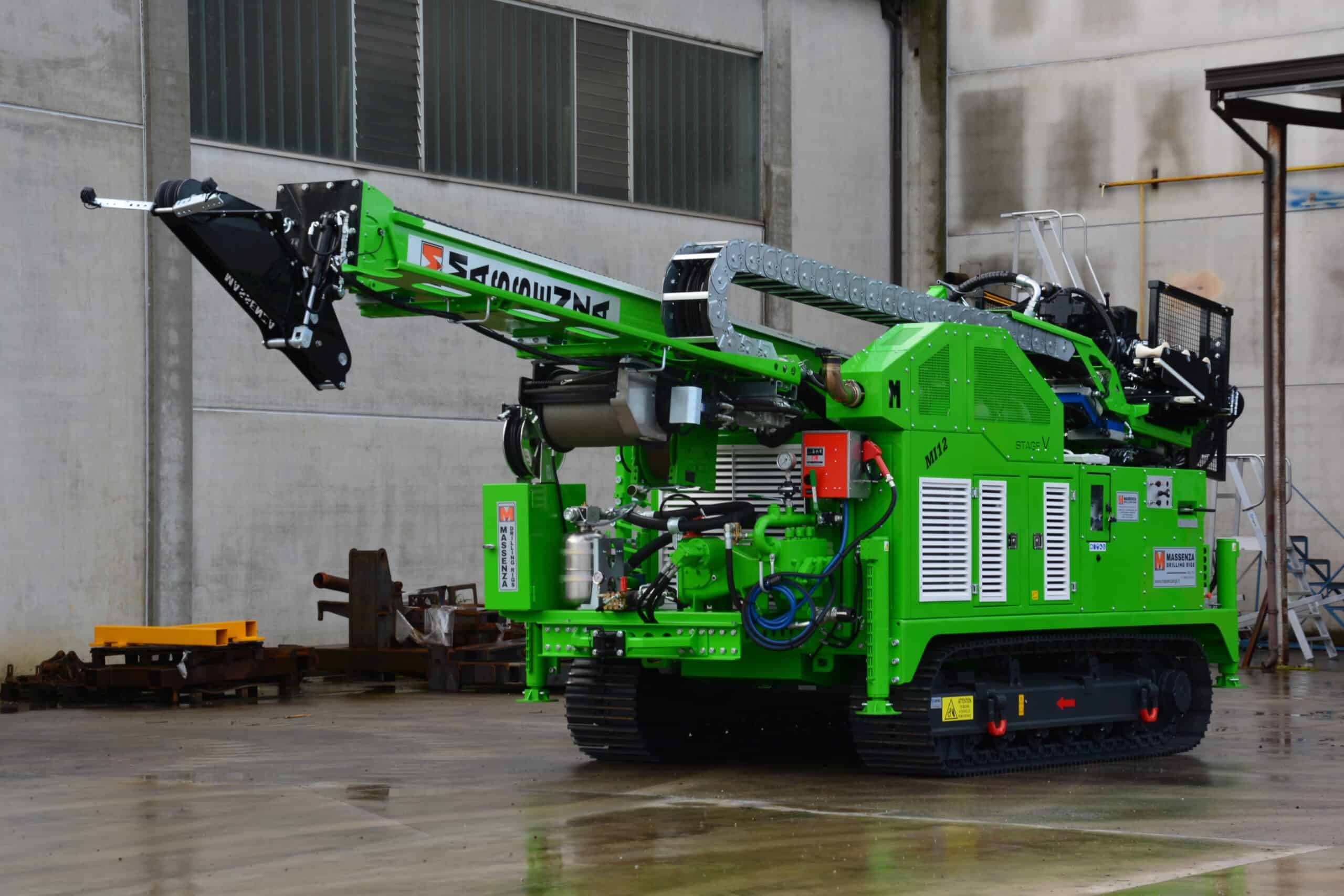

Das neue Mi12 Bohrgerät besitzt folgende Eigenschaften:

Vollständig funkgesteuert, mit der Möglichkeit einer funkgesteuerten Abstützung auf einem Stativ, um es in der besten Sichtzone zu positionieren.
Hub: 6,7 m
Maximale Zugkraft: 15.290 daN (33.069 lbf)
Maximale Schubkraft: 10.600 kN (23.830 lbf)
Dieselmotor - Max. Leistung: 245 PS (180 kW)

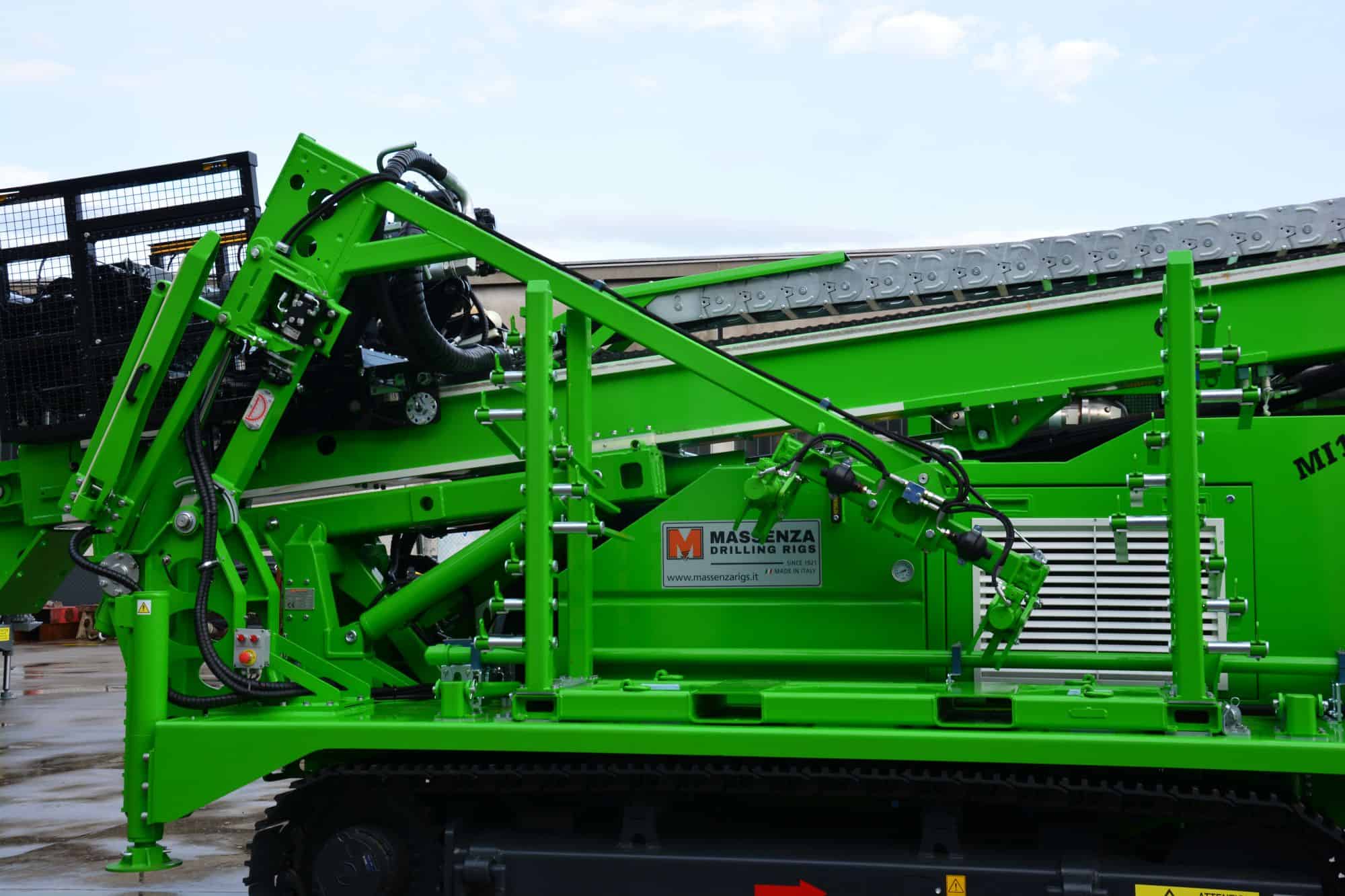

Automatisches Stangenladesystem für vertikale und geneigte Bohrungen mit Kasten für verschiedene Durchmesser
Triplex-Wasser-/Schlamm-Pumpe "200 l/min - 50 Bar
Waschanlage
Schmieranlage
Schweißgerät
Stromerzeuger
Leistung: 3 kVA einphasig / 6,5 kVA 380V dreiphasig
Dieselpumpensystem zum Filtern des Kraftstoffs
Drahtseilwinde: komplett mit 822 m Seil
Max. direkter Zug 13 kN - Max. Hubgeschwindigkeit 110 m/min bei 8 Lagen
Infrarot-Schutzkäfig

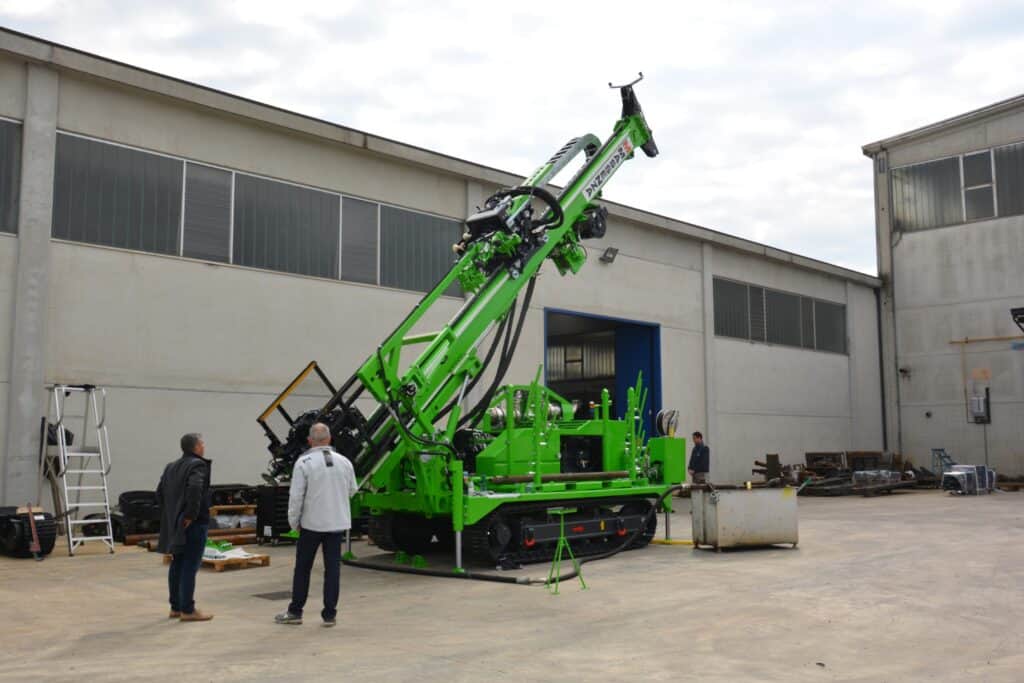

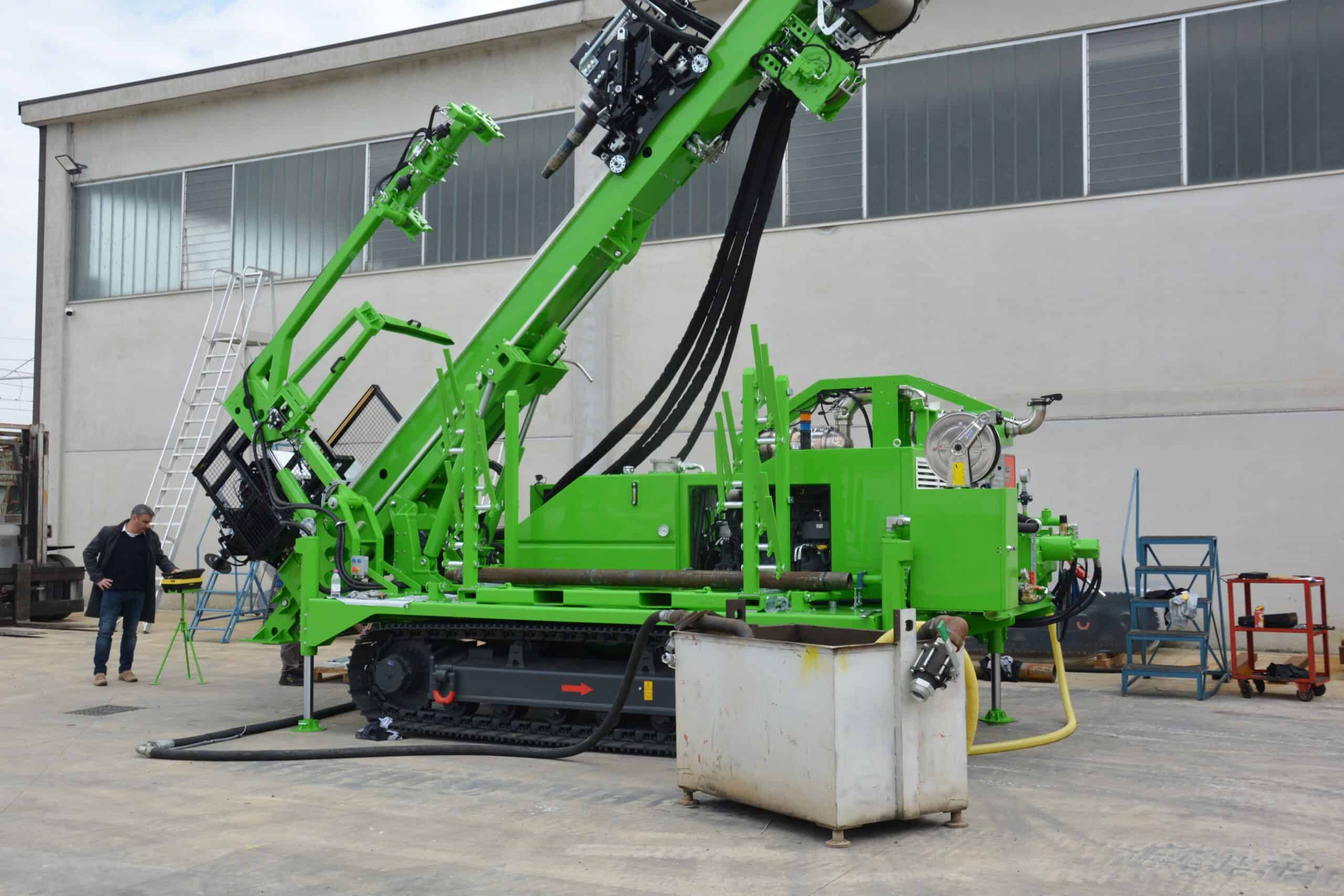

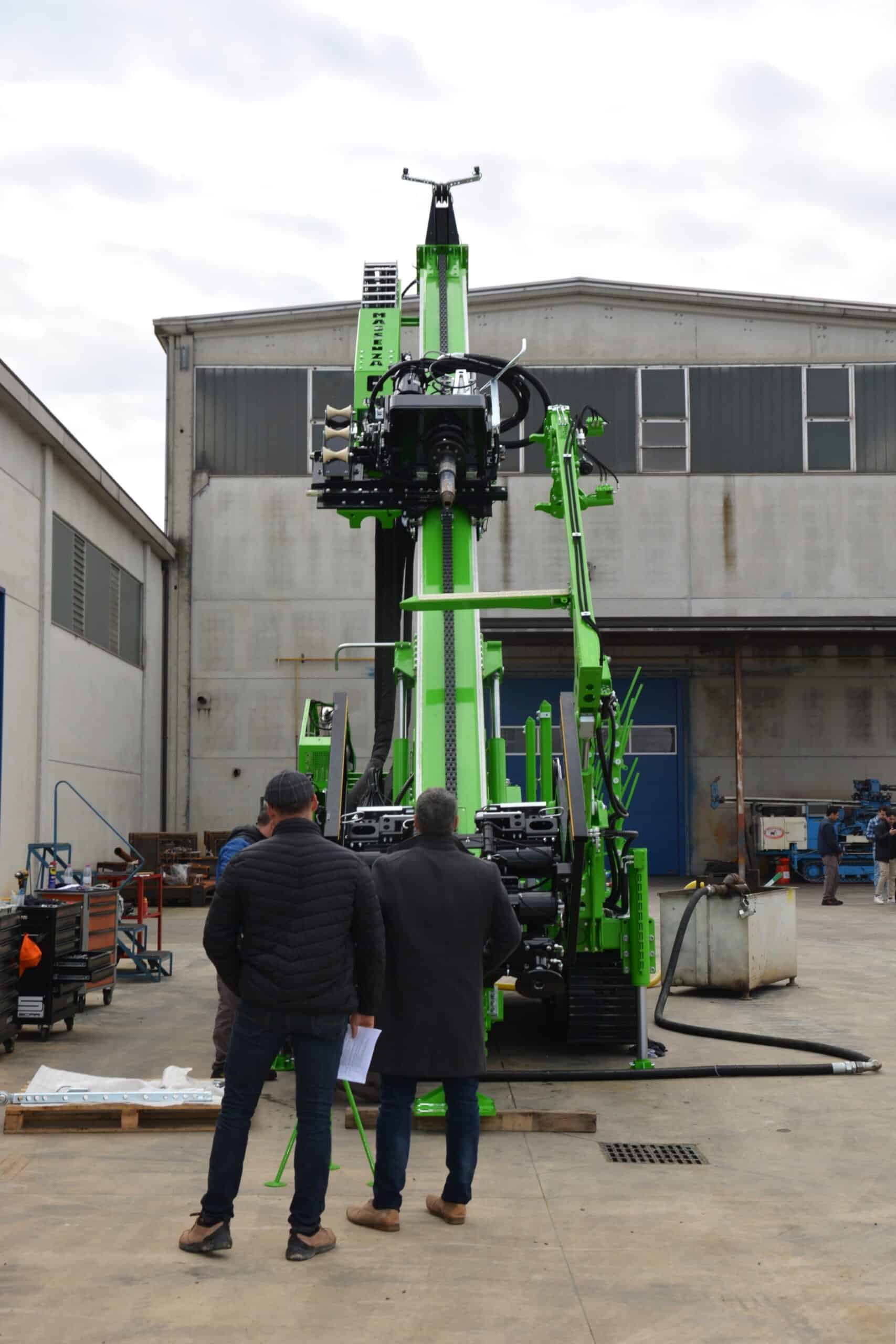

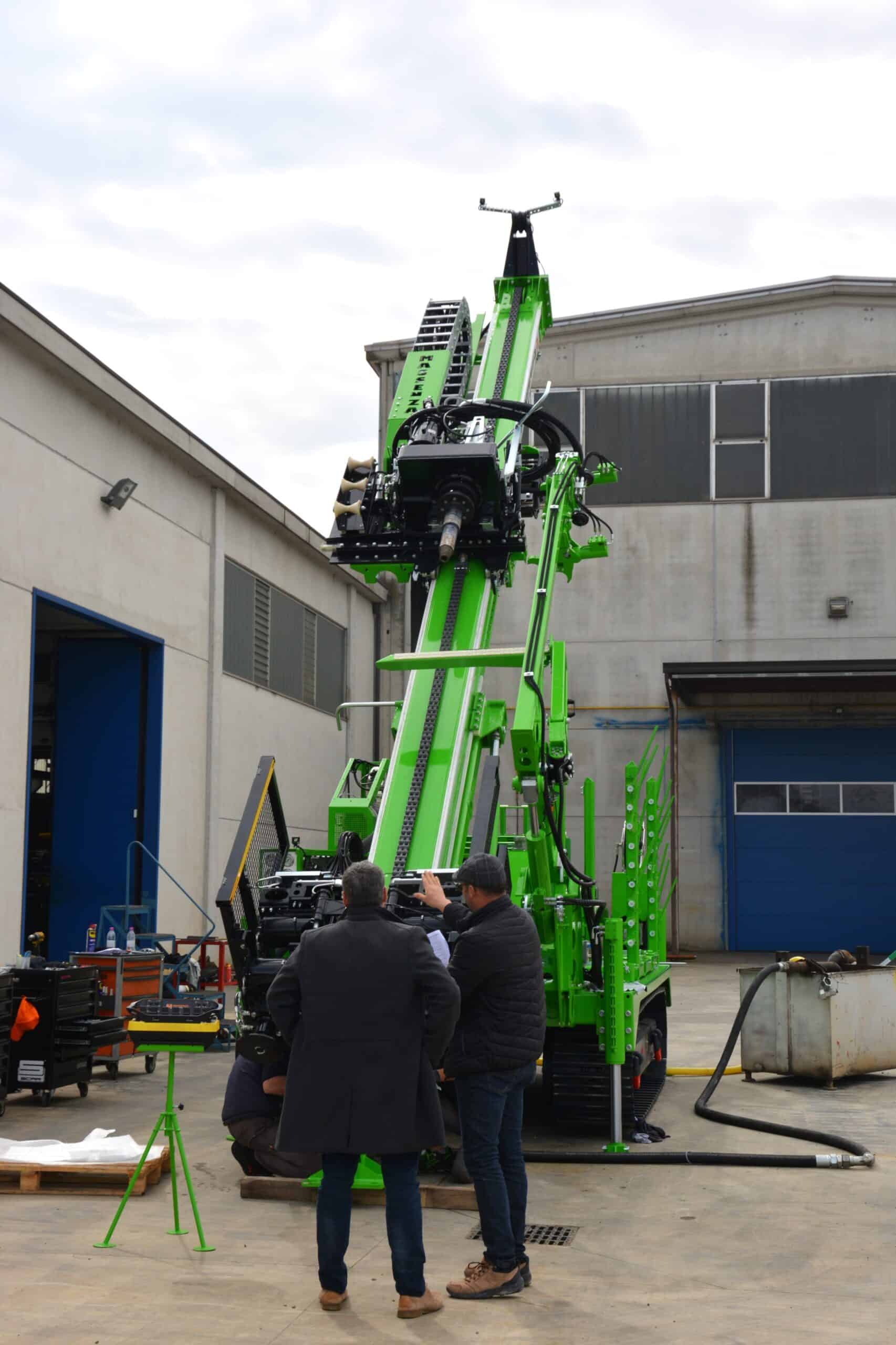

Unser französischer Kunde hatte die Gelegenheit, zusammen mit unserem französischen Händler E.P.D., die neue Bohranlage bei unserer Firma Massenza in Fidenza (Parma, Italien) zu besichtigen. Dabei konnten sie sich einen umfassenden Überblick über alle Details der Maschine verschaffen und die Konstruktion vor der Auslieferung überprüfen.

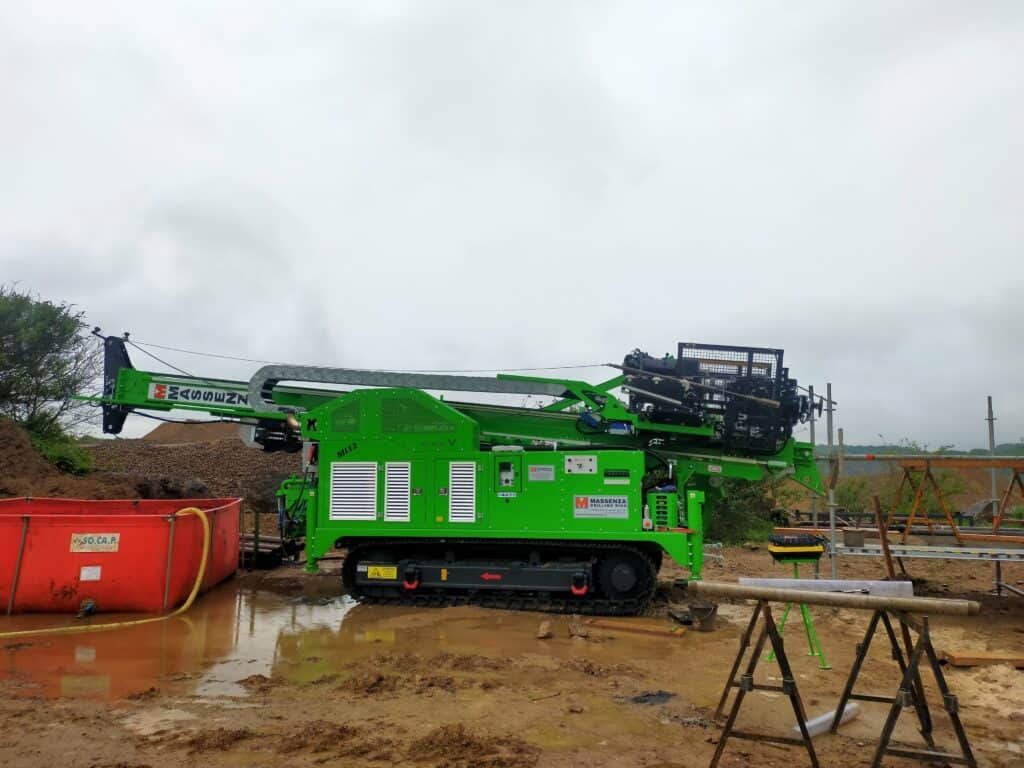

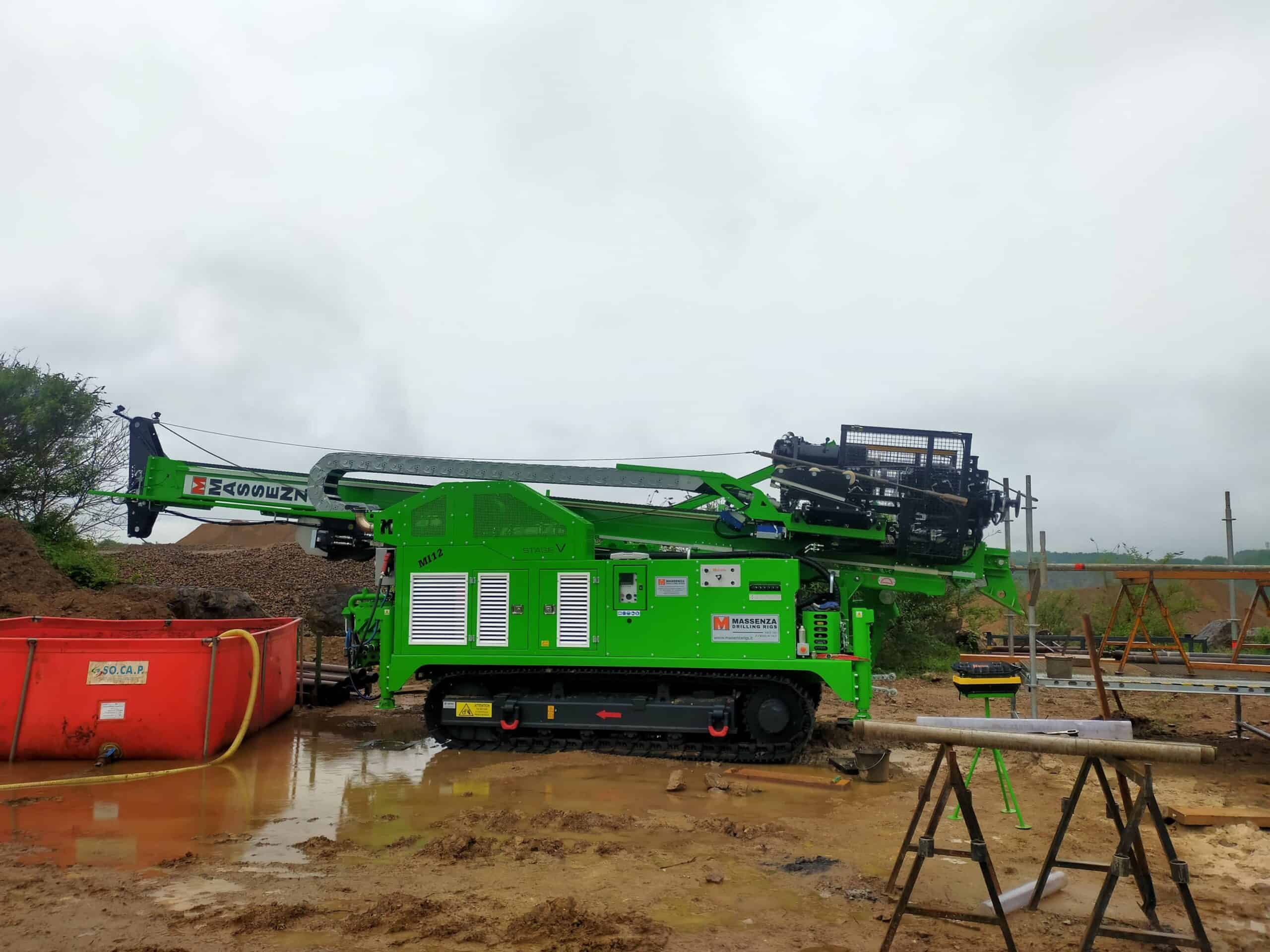

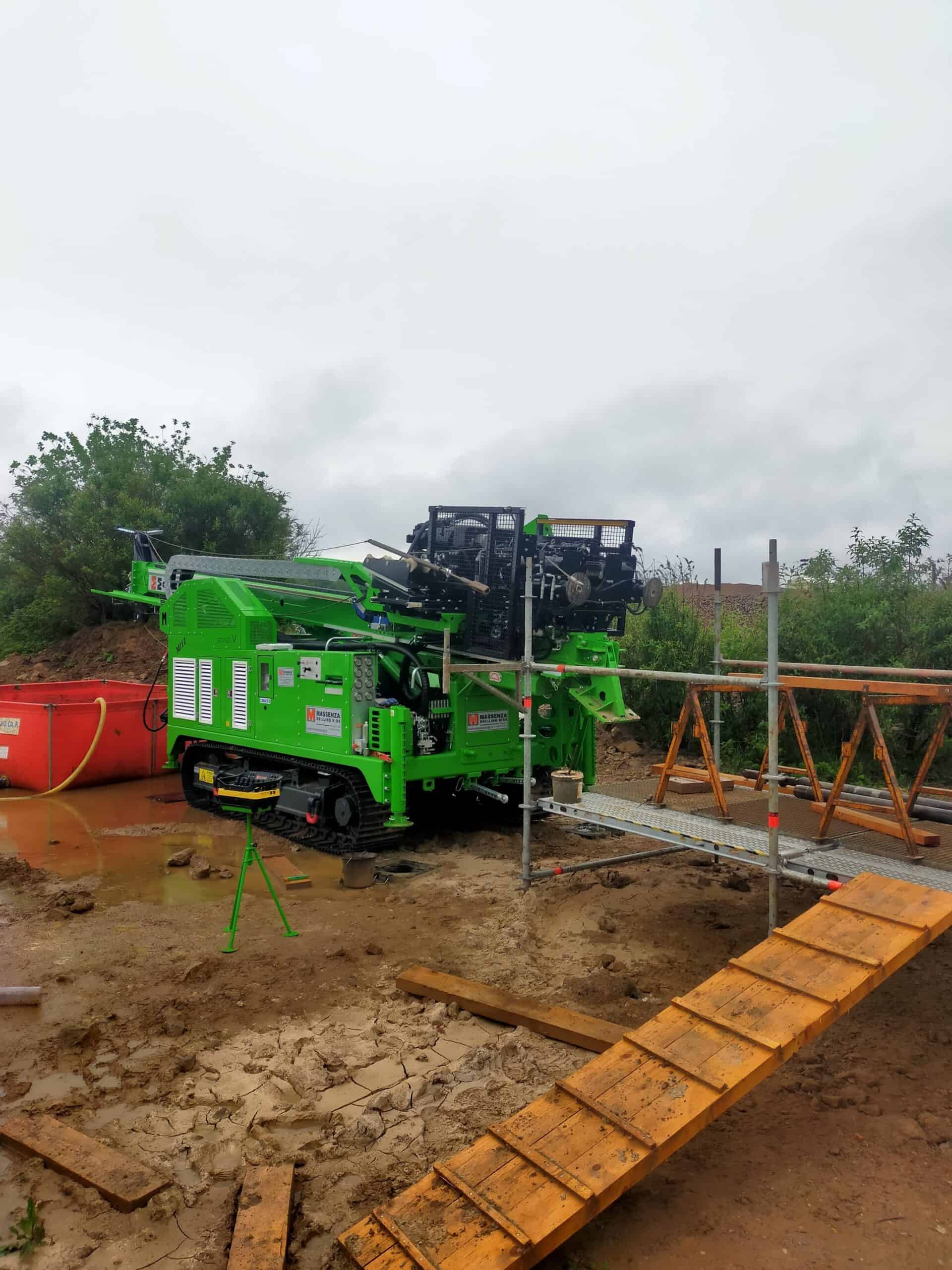

In den darauffolgenden Monaten reiste einer unserer spezialisierten Techniker zur ersten Baustelle, um die Mi12 in Betrieb zu nehmen und das Personal einzuweisen. Dieser Service ist im Kaufvertrag für die Massenza-Anlage enthalten.

Unser internes Team vermittelt den Bedienern vor Ort alle technischen Kenntnisse und praktischen Fähigkeiten, um die Maschine optimal zu nutzen.
Der Service umfasst zudem die Vorführung routinemäßiger und außerordentlicher Wartungsarbeiten an der gesamten Bohranlage.
